MPLAB IDE でシュミレートする ②

　前回のMPLAB IDE でシュミレートする ① は、非同期（手動）でシュミレートする方法を紹介しましたが、

今回は、入力信号を予め設定して、同期して自動的にシュミレートする方法を紹介します。

赤外線リモコン送信機プログラムの下記の部分 [Ⅰ]、 [Ⅱ] について検証します。

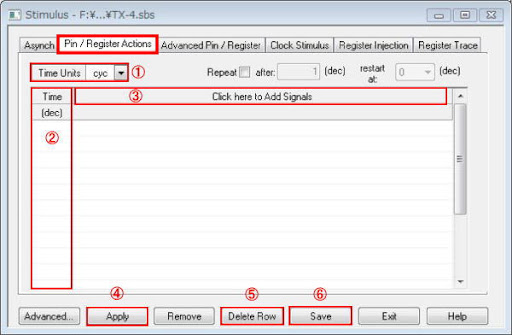

まず、Stimulus （スティミュラス）ウインドウを開き、Pin / Register Actions （Synchronous stimulus ： 同期 ）

タブを選択します。

① は、タイム・ユニット（時間単位）を設定します。

② は、タイム・シーケンス（予定時間） を設定します。タイム・ユニットで設定された時間単位で動作します。

　　PIC マイコンが動作を開始し、入力コマンドを開始する予定時間を設定します。

③ は、この部分をクリックすると、入力コマンドに使用する信号を選択します。下記のウインドウが開きます。

（このプログラムで使用する信号です。）

検証 [Ⅰ]

④ は、これらのシュミレート条件を設定した後、”Apply” （適用する）ボタンを押してシュミレート条件を

確定します。一部を変更した時も必ず ”Apply” （適用する）ボタンを押して確定します。

⑤ は、設定した条件をクリアーするボタンです

設定した項目の行にカーソルを合わせクリックします。次に、”Delete Row” ボタンを押すと行がクリアーされます。

⑥ は、設定した条件をファイルに保存します。

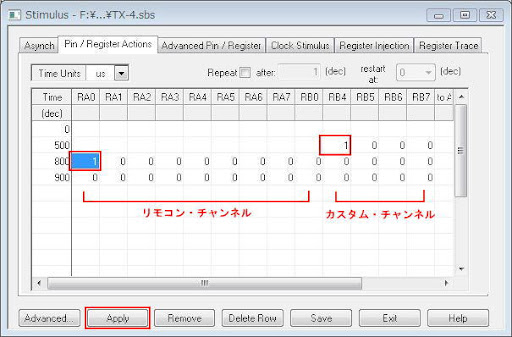

上図の信号で条件設定しました。

タイム・ライン

■ [   0] ： PIC マイコン、動作開始

■ [500] ： カスタム・チャンネル[1　： RB4 ] を入力 ”1”

■ [800] ： リモコン・チャンネル [1　： RA0 ] を入力 ”１” 、カスタム・チャンネル[1　： RB4 ] を入力 ”0”にする

■ [900] ：  リモコン・チャンネル [1　： RA0 ] を入力 ”0”

シュミレータ・ツール・ボタンの "RUN" を押します。

この様にして、赤外線リモコン信号が出力されました。

この記事の続きを読む・・・　MPLAB IDE でシュミレートする ②
