2012年7月5日木曜日

モーター・コントローラー V2.0

以前に「しゃくり機用 間欠タイマー」を公開しましたが、その後、機能別に数種類の「間欠タイマー」を製作しています。
そこで、機能別に「バージョン 番号」を付けて区別する事にしました。又、名前を「しゃくり機用 モーター・コントローラー」と、呼ぶ事にしました。 バージョンは、 V1.0 ~ V6.0まで有ります。以前にブログで紹介した物は、「モーター・コントローラー V1.0」です。 同じバージョンでも使用するPIC マイコンの種類が違う事があります。それは、、機能を拡張する事に依って PIC マイコンの処理能力が違ってくるからです。 又、それぞれの処理をPICマイコンに受け持たせる為、1個~4個のPICマイコンを使用する事も有ります。 最近、私のブログをご覧になった方から「しゃくり機用 モーター・コントローラー」を作って下さい・・・。と、云う依頼が多数来ました。そこで、「モーター・コントローラー V2.0」 を製作する事にしました。 又、これ以外の製作依頼も来ています。
◆ 基本構成
「DC/DCコンバータ」「間欠タイマー」の二つの電子回路を組み合わせてコントロールしています。
 ◇「DC/DC コンバータ」 モーターに掛かる電圧をコントロールする為に、「DC/DC コンバータ」 と呼ばれる 「電圧変換器」 を使用して、モーター電圧を変化させてモーターのスピードを可変するものです。 電圧変換効率が高いので、殆ど発熱しません。又、バッテリーの消耗が少ないです。低価格です。
 ◇「間欠タイマー」 ボリュームの電圧をAD変換して、その値をモーターのON・タイム、OFF・タイムに割り当てて動作時間を設定出来る様にしています。 液晶表示機の表示桁数の制限に依って、設定出来る時間の最大値は、9.5秒です。
■ 「モーター・コントローラー V2.0」
「DC/DC コンバータ」「間欠タイマー」「液晶表示機」を組み合わせた物です。設定項目を液晶表示機で表示します。 設定は、各ボリュームで調整します。「タイマー・スイッチ」で動作を開始、停止をします。 常に、リアル・タイムで時間を調整出来ます。 又、リアル・タイムで「モーター電圧」「バッテリー電圧」を表示しています。
 【 特徴 】
  ● PIC 16F1823 使用 (内部固定リファーレンス電圧 FVR を使用しているので、電圧校正が
       簡単です。)
  ● 大きさ ( ハガキ・ケースを流用しています。 )
  ● モーター電圧調整範囲   : 2.5V ~ 10V 程度
  ● モーター・ON・タイム    : 0.2秒 ~ 9.5秒まで (モーターが回転する時間)
  ● モーター・OFF・タイム   : 0.2秒 ~ 9.5秒まで (モーターが停止している時間)
  ● 「モーター電圧」、「バッテリー電圧」、「ON タイム」、「OFF タイム」、「動作」 を液晶画面に
       表示します。
  ● モーターの動作をリレーに依って切り替えています。
  ● モーターが停止する時、回生ブレーキが掛かります。
  ● バッテリー接続時、誤って+、-を間違えて電子回路が破壊するのを防止するダイオードを
       入れています。


液晶表示したサンプル・データ













2012年1月31日火曜日

LED 間欠表示器の製作

PIC 16F1823 の基本設定

最近、色々な種類のPICデバイスが発売されています。又、安い価格で販売されています。
この様な新しいPIC デバイスを使おうとすると、どの様にしたら良いか迷ってしまいます。
Web上で検索して、情報を集めて使い方を調べる方法が有りますが、万全ではありません。

そこで、データ・シートを頼りに使い方を調べる事にしました。
使うデバイスは、'PIC 16F1823' です。
このデバイスは、14PINの中規模デバイスです。

まず、最初にする事は、'CONFIG’ワードの設定です。このCONFIGワードは、
データ・シートには記載されていません。
では、どの様にして調べると良いのでしょうか?
それは、'HI-TECH C’プログラムの中の 'include’フォルダーの中のファイルを調べる事です。
デバイス毎の'h'ファイルが有るのでメモ帳などで開いて見ます。
PIC 16F1823は、'pic16f1823.h'です。

それぞれ、#define 命令等で定義されているのが分かります。

CONFIGワードは、以前の設定方法とは、異なり、'***_ON''***_OFF'と、云う記述になっています。

* 回路図


次に、オシレータの設定をします。これには、データ・シートの'OSCCON' レジスターの設定を見ます。


次に、I/Oの設定をします。

 ■ TRISA,TRISC の入出力設定をします。
   I/O ポートの設定をします。

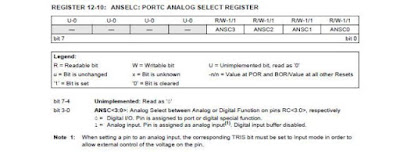

 ■ アナログ・チャンネルの設定をします。'ANSELA'、'ANSELC'レジスターを参照します。
   設定を'1'にすると、アナログ・チャンネル'ON'
      設定を'0'にすると、デジタルに設定されます。



次に、'A/D CONTROL REGISTER 0' を設定します。'ADCON0' レジスターを参照します。


このレジスターの 'bit1' の名称が 'GODONE' になっていますが、仕様が変更されているので使えません。
'GODONE' は、A/D変換開始(A/D変換終了フラグ)ビットなのですが、どの様に変更されたかを見てみます。
それには、'pic16f1823.h'の中の'ADCON0 'の設定項目を見ます。

  ■'GO_nDONE'
 ■'GO'
 ■'nDONE'
 ■'ADGO'

この4つのキー・ワードが使えます。


次に、'A/D CONTROL REGISTER 1' を設定します。'ADCON1' レジスターを参照します。


これで、主な設定が済みました。後は、プログラムを組むだけです。

その他のデバイスも同様な方法で設定すれば、'OK'です。
データ・シートさえ有れば、基本設定が出来る様になります。

楽釣工房・ホームへ戻る ] [ ホーム・ページ  楽釣119 へ移動 ]


2012年1月6日金曜日

MPLAB IDE のアップ・デート

私が MPLAB IDE を久しぶりにアップ・デート(V8.60 から V8.80へ)して、以前に作成したプロジェクトを開こうとしたが、エラーが出て開く事が出来ませんでした。(MPLAB IDE プロジェクトのアイコンをダブル・クリックする。)
又、MPLAB IDE を起動して、プロジェクトを開こうとしても、エラーが出てプロジェクトを開く事が出来ませんでした。
同じようなプロジェクトを作成した類似プログラムでテストしてみると、開けるプロジェクトと、開けないプロジェクトが有りました。
このプロジェクトの違いを調べて見ても、変数の設定等が違うだけでした。
何か分からないけれど、バグが有りそうです?
この様な状態なので、最初からプロジェクトを作成しなければならないのかと心配しました。

そこで、色々、試しているうちに、簡単に修正する方法を見つけました。画像は、サンプル・プログラムです。





MPLAB IDE V8.60  のプログラム"LCD 16F886" を例題にしています。

■ まず、MPLAB IDE を起動します。

■ ① の目的のプロジェクトで使われているファイルを開きます。表示される全てのファイルを開きます。

■ ファイルを開くと、エディター画面に選択したファイルが表示されます。

■ ② の、目的のプロジェクトを開きます。

■ これで、目的のプロジェクトを開く事が出来ました。

■ 但し、このままでは、コンパイルしてもエラーが出ます。それは、V8.66? 以降、仕様が変更されているので、エラーが出ます。
これを回避する為に、'C' ファイルの先頭に次の一文を追加します。プログラムの途中は、無効です!。

#define _LAGACY_HEADERS

これで、旧バージョンのファイルをコンパイルする事が出来ます。

又、別の方法として、HI-TECH C コンパイラーのバージョンを切り替えて、コンパイルする方法も有ります。
私のブログ記事の "HI-TECH C のバージョンの切り替え方" を参照して下さい。

■ 一度コンパイルしてプロジェクトを保存すると、次回からは、普通にプロジェクトを開くことが出来ます。

■ もし、上記のやり方でコンパイルエラーが発生した場合、プロジェクトを新規に作成する必要があるかも知れません。

せっかく作成したプロジェクトを無駄なく使いたい物です。

ちなみに、下記画像は、私がインストールしている'HI-TECH C コンパイラー'のバージョンです。



次の2つの画像(新・旧2つのバージョン)を比べて下さい。'CONFIGワード'の設定法が違います。
詳しい事は、新しいバージョンのデバイスごとのインクルード・ファイルを開いて見ると、分かります。
