ワイパーモーターの電圧制御②

以前紹介した 'ワイパー・モータの電圧制御 / 定電圧インバータ制御'に使っていた秋月電子で発売していたDC/DC コンバータ・キットが発売を終了した模様なので、他に販売されている単体モジュールをテストして見ました。

ここで紹介する DC/DC コンバータ・ユニットを使う目的は、ワイパー・モータのスピードを可変するものです。



■ HRD05003E <5V 3A> 定電圧安定化電源 ( 通称 DC/DC コンバータ )

　◇ 入力電圧(Vin)  ： 8 ～ 40 [V]
　◇ 出力電圧(Vout) ： 5 ～ (Vin-3V) [V]( 出力電圧可変可能 )
　◇ 出力電流(Iout) ： 0 ～ 3 [A]
　※ 12V のバッテリーに於いて、出力電圧を 5V ～ 9V の範囲で可変します。



■ 部品表 ( 秋月電子にて部品調達 )

　○ HRD05003E       : 300円
　○ 電解コンデンサー (470μF 25V)×2 : 20円 × 2 =  40円
　○ セラミック・コンデンサ－ (0.1μF 50V)×2 : 10円 × 2 =  20円
　○ ターミナル・ブロック　2P × 2 : 20円 ×　2 =  40円
　○ ターミナル・ブロック　3P × 1 : 30円
　○ ボリューム 100kΩ × 1 : 50円
　○ ボリューム用ツマミ × 1 :20円
　○ プリント基板(自作 or ユニバーサル基板を使う)

　[合計　500円 + プリント基板]



■ プリント基板
  　

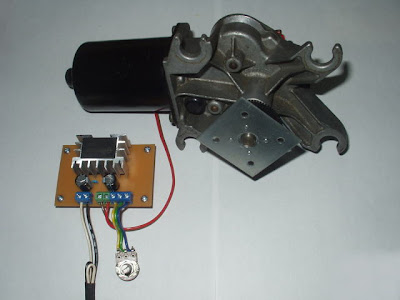

　ここで使用している基板は、生基板をPCカッターでプリント・パターンをカットして作成しました。
簡単なパターンなので、ポジ感光基板等を使うまでもありません。



 [ テスト結果 ]

　以前に紹介した物と同じ結果が出ました。
問題なくワイパー・モータのスピードをコントロールする事が出来ます。
作るのが面倒ですが、価格が安いので安心して使用できます。
