MPLAB IDEの使い方 / シュミレータ

最初にMPLAB IDE を起動します。

次に、すでに作成済みのプロジェクトを開きます。

また、次の順にクリックしてシュミレーターのツールバーを表示させます。

　　Debugger ⇒ Select Tool ⇒ 4 MPLAB SIM

―――――――――――――――――――――――――――――――

―――――――――――――――――――――――――

次のようにツールバーが表示されました。

各ボタンの機能は次のとおりです。

（ プログラムが実行されると、緑色の矢印が表示されます。これを、仮にアクティブ・ポインターと命名します。 ）

  Run　　　　　：プログラムを実行する。

  Halt 　　　　　：Run、Animate状態を停止する。

   Animate　　：プログラムの動作を目で見える速度（スローモーション）で確認したい場合に

                                   使用します。

                                   スローモーション速度を調整する事が出来ます。

                                   Debugger ⇒ Settings ⇒ Simulator Settings のAnimation / Realtime Updates

　　　　　　　　　　　　　　タブのスライダーを動かして調整出来ます。

  Step Into　　：一行ごとにプログラムを実行します。

  Step Over　：サブルーチンCALL等を一行ごとのプログラムと同等に扱い実行します。

  Step Out　　：アクティブ・ポインターがサブルーチン等ループするプログラムの中にある時、

　　　　　　　　　　　　　ループから脱出します。

  Reset　　　　：リセット、初期状態に戻します。

  Breakpoints：ブレイクポイントを一括管理します。

―――――――――――――――――――――――――――――――

――――――――――――――――――

  　Breakpoints　ウインドウ

　ボタンを押しただけでは、何も表示されない。

[ ブレイクポイントの設定① ]

エディター画面で、任意の行にカーソルを合わせます。

次に、右クリックします。すると、以下のポップ・アップ・リストが表示されます。

図のようにクリックすると、ブレイクポイントが設定されます。

又、設定されているブレイクポイントを消すときは、設定されている行にカーソルを合わせます。

次に、右クリックします。すると、以下のポップ・アップ・リストが表示されます。

図のようにクリックすると、ブレイクポイントが消去されます。

[ ブレイクポイントの設定② ]

任意の行でダブル・クリックすると、ブレイクポイントが設定されます。

又、ブレイクポイントが設定されている行をダブル・クリックすると、ブレイクポイントが消去されます。

ダブル・クリックが働かない時は、Edit ⇒ Properties ⇒ Editor Properties の 'C' File Types タブの中の

Double Click Toggles Breakpoint にチェックを入れて有効にして下さい。

[ ブレイクポイントを一時的に無効にする ]

カーソル行に於いて、右クリックします。Disable Breakpoint をクリックすると、ブレイクポイントが一時的に

無効にされます。

[ ブレイクポイントを有効にする ]

カーソル行に於いて、右クリックします。Enable Breakpoint をクリックすると、ブレイクポイントが有効にされます。

――――――――――――――――――――――――――――――――――――――――――――――――――

[ ブレイクポイントを一括管理 ]

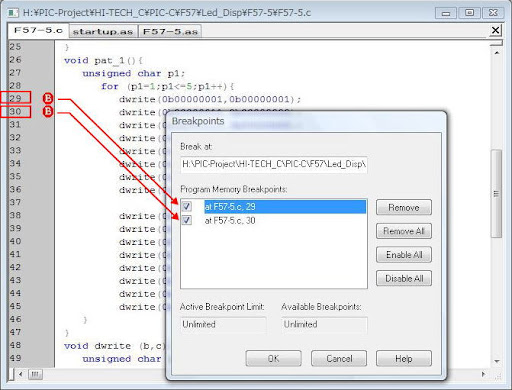

ブレイクポイントが設定されていてブレイクポイント・ボタンを押すと、上図のように表示されます。

各ボタンは、

Remove      : ブレイクポイントのリストをクリックすると、青色に変わります。この項目のみ消去されます。

Remove All : リストにある項目を全て消去します。

Enable All   : 全てのブレイクポイントを有効にします。

Disable All  : 全てのブレイクポイントを無効にします。

チェックボックスにチェックを入れてOKボタンを押すと、チェックを入れた項目のブレイクポイントが
有効に設定されます。
