MPLAB IDE / ストップ・ウオッチの使い方

　プログラムを作成して動作試験を行う時、オシロスコープ等を持っていればタイミング等を測定して、

設計通りに行っているかどうかを判断出来ますが、もし、無ければどうしますか？

プログラムからステップ数を計算して、時間を算出する事ができますが、とても面倒な事です。

そこで、MPLAB IDE に付属しているシュミレータの一部であるストップ・ウオッチの機能を使う事ができます。

これは、単純なストップ・ウオッチなので使い方はとても簡単です。

まず、MPLAB IDE を起動してプロジェクトを開きます。

　　　　Debugger　⇒　Select Tool　⇒　MPLAB SIM

　シュミレータのタスクバーを表示させておきます。　　　　　　　　

　これを表示させておかないと、以下の項目を設定出来ません。

ストップ・ウオッチを起動します。

　　　　Debugger　⇒　StopWatch

このプロジェクトは、コンパイル済みのプログラムを使います。コンパイルが完了していないと、シュミレータを

使う事が出来ません。

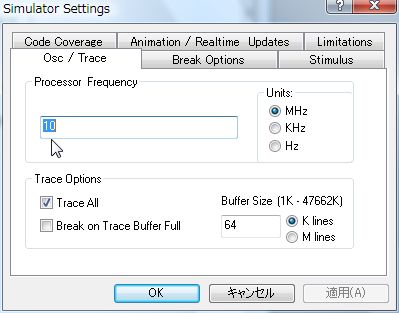

　　　Debugger ⇒ Settings ⇒ Simulator Settings

　

上記のルートから下記のウインドウが表示されます。

矢印の所に PIC マイコンで動作させる周波数を設定します。 OK ボタンを押します。

周波数を設定しましたので、ウインドウを閉じても構いません。

次に、ブレイクポイントを設定します。例題として F57-5.c のプログラムを使って説明します。

　　　ライン29、30 にブレイクポイントを設定しました。

　このサブルーチンは、 PORT B、 PORT C のLED ランプを 80mS の時間点灯させるものですが、

　80mS の時間が正確かどうかを確かめる単純なテストです。　　　　　　　　　　　　　　　　　　　　　

次に、RUN  を押します。

　　　スタートから ライン29  までの経過時間が表示されました。

アクティブ・ポインターが ライン29 に来ました。

②のボタンを押してストップ・ウオッチの時間をリセットします。

又、RUN  を押します。

アクティブ・ポインターが ライン30 に来ました。

上図の様に ライン 29 から ライン 30 までのサブルーチンの処理時間が出ました。[ 80.066800 (ms) ]

設計値より少しタイムオーバーです。

設計値よりタイムオーバーする原因は、ディレー命令の他に処理プログラムの時間が加算される為です。

後は、プログラム中のディレイタイムを調整して、設計値に近ずく様に値を変えてシュミレーションを行います。

勿論、アニメーションボタンで実行する事も可能ですが、時間がかかります。
